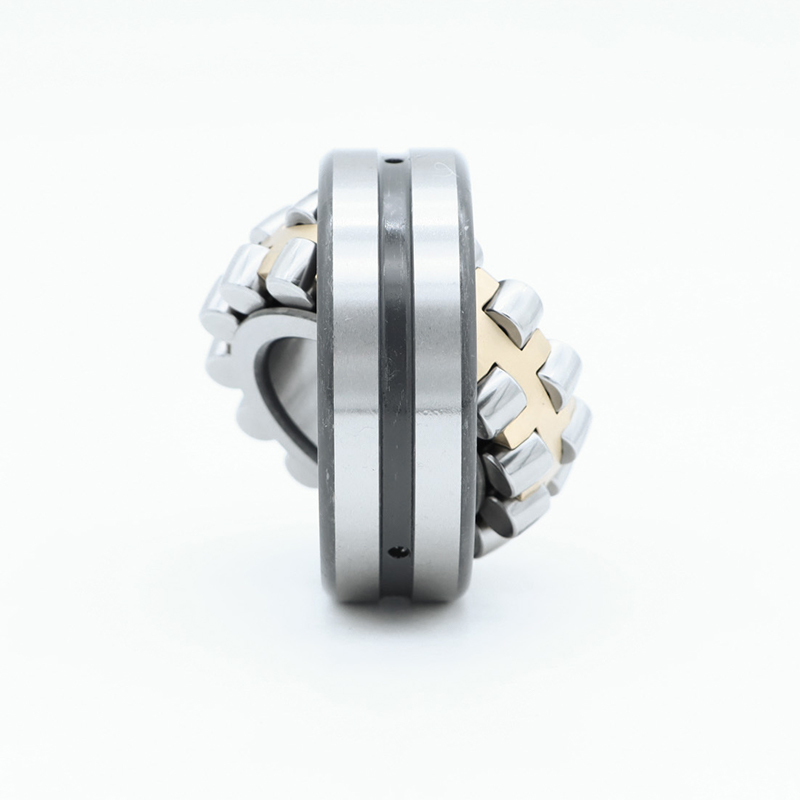

מיסב גלגלים כדורי

מיסב גלגלים ליישור עצמי כולל גלילים בשורה כפולה. יש מסלול כדור אחד משותף בטבעת הפנימית, ושני מסלולי מרוץ בטבעת הפנימית. שתי מסלולי המירוץ בטבעת הפנימית נוטים בזווית מסוימת ביחס לציר המסב. מבנה גאוני שכזה מאפשר לו לבצע ביצוע של יישור עצמי. כך שלא קל להיות מושפע מההשפעה שיש לזווית הפיר ולבית הנושא על השגיאה או כיפוף הפיר. זה מתאים לאירועים של שגיאות זווית הנגרמות על ידי שגיאות התקנה או סטיה בפיר. בנוסף לעומס הרדיאלי, מיסב זה יכול גם לבצע את העומס הצירי הדו-כיווני.

• שימוש

• מחזיקים מיושמים בעיקר: סוגר מחוזק מפלטת פלדה לחוצה (postfix E, נדיר מאוד בסין). מחזיק צלחת פלדה לחוצה (postfix CC), מחזיק פולימיד 55 מחוזק פיברגלס (postfix TVPB), סוגר שני חלקים פליז עיבוד (postfix MB). עיבוד שבבי יחידני פליז (postfix CA), סוגר פלדת פלדה נלחץ לרטט (postfix JPA), מגן פליז לרטט (EMA postfix). הקודים של המסבים עם אותם מבנים עשויים להיות שונים.

• יישומים עיקריים: מכונות לייצור נייר, מכשיר הפחתה, ציר מלאי גלגול מסילה, בית נושאות תיבת הילוכים, גליל טחנת גלילה, מגרסה, מסך רוטט, מכונות דפוס, מכונות לעיבוד עץ, כל מיני מכונות להפחתה תעשייתית, מיסב אנכי עם מושב עצמי יישור.
