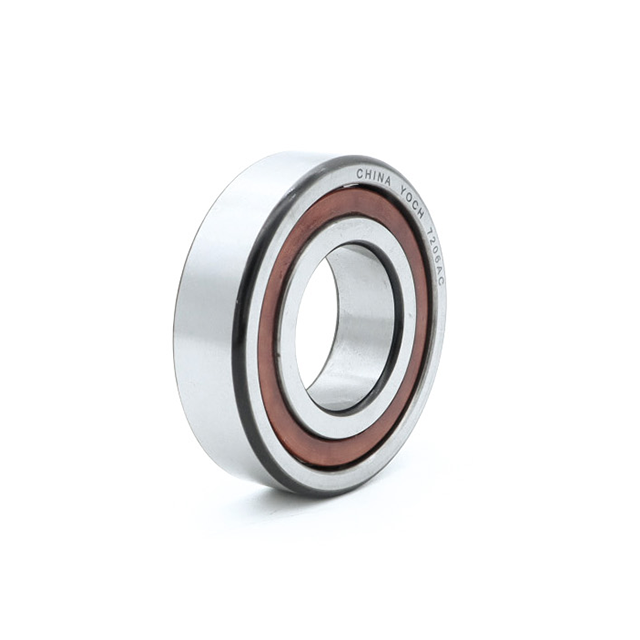

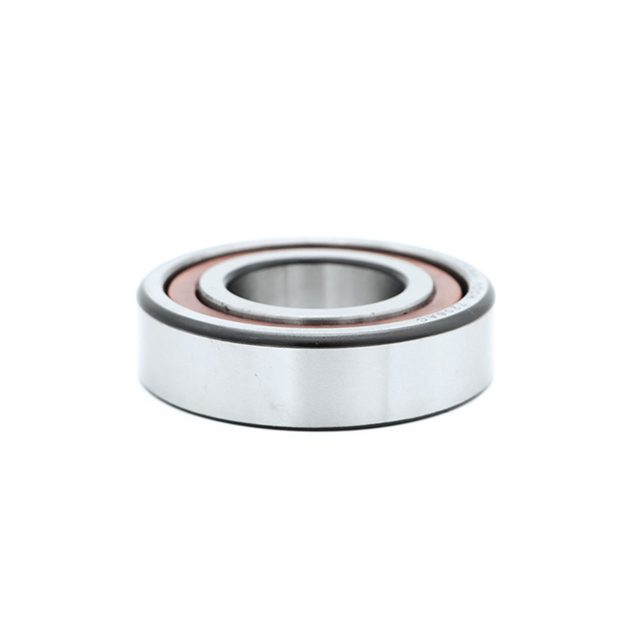

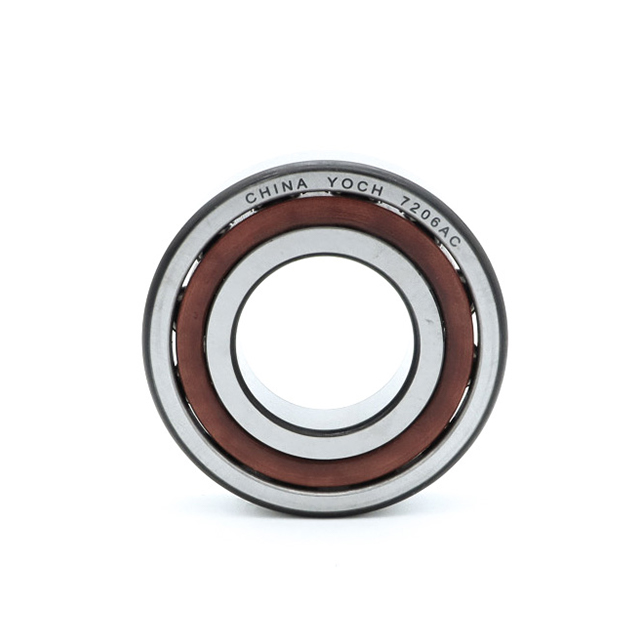

עִברִיתקו העניבה בין כדור הפלדה של מיסב הכדור הנוגע לנקודת החיבור של הטבעות הפנימיות והחיצוניות נמצא בזווית עם הכיוון הרדיאלי.
בדרך כלל ניתן לחלק את זוויות הנגיעה ל- 15 °, 30 ° ו- 50 ° שאותן ניתן לייצג באותיות C, A ו- B. המסב המיוחד שמלאך הנגיעה בו הוא 25 ° המיוצר על ידי NSK מיוצג עם A5.
מיסב המגע הזוויתי תופס בעיקר את העומס הצירי הגדול יותר לכיוון היחיד. ככל שזווית הנגיעה גדולה יותר, יכולת העומס שלה גדולה יותר. החומרים למתקן הם לוחות פלדה, פליז או פלסטיק הנדסי; שיטות ההרכבה הן הטבעה או סיבוב אשר ייבחרו על בסיס צורות המסבים או תנאי ההפעלה. הצירופים האחרים הם מיסבי כדור נוגעים זוויתיים משולבים, מיסבי נגיעה זוויתיים בשורה כפולה ומסבי כדור נוגעים בארבע נקודות.
דובי הכדור הנוגעים בזווית יכולים לבצע גם את העומס הרדיאלי וגם את העומס הצירי. מיסבים כאלה יכולים לעבוד במהירות סיבובית גבוהה. ככל שזווית המגע גדולה יותר, כך יכולת העומס של המסב גדולה יותר. המסבים בעלי דיוק גבוה ומהיר בדרך כלל לוקחים זווית נגיעה של 15 מעלות.
תחת פעולת הכוח הצירי, זווית המגע תהיה גדולה יותר. מיסב הכדור הנוגע בשורה אחת יכול רק לבצע את העומס הצירי מכיוון אחד. בזמן ביצוע העומס הצירי, יעורר כוח צירי נוסף והציר או העקירה הצירית של הקליפה מוגבלים לכיוון אחד בלבד.
אם הם מותקנים בזוגות, קליפות מיסבי הזוגות יהיו השוואתיות, כלומר משטח הקצה הרחב למשטח הקצה הרחב ומשטח הקצה הצר למשטח הקצה הצר. באופן זה, כוח הציר הנוסף לא יעורר והציר או הקליפה יוכלו להיות מוגבלים בטווח הרווח הצירי משני כיוונים.
מיסב הכדור הנוגע לזווית יכול להעקר באופן יחסי על הציר האופקי בגלל מסלולי הטבעת הפנימית שלו והטבעת החיצונית. כך שהוא יכול לבצע גם את העומס הרדיאלי וגם את העומס הצירי בינתיים - עומס משולב (מיסב כדור נוגע בזווית של שורה אחת יכול לבצע רק את העומס הצירי מכיוון אחד. לכן הם מותקנים בדרך כלל בזוגות.) החומרים למתקן הם פליז ופלסטיקה וכו '. החומרים מובחנים על בסיס צורות המסבים ותנאי ההפעלה.
