מיסב רכוב

מיסב כדורי ונושא דיור

• המסב הכדורי הוא למעשה טרנספורמציה של מיסב כדור החריץ העמוק. הוא מאופיין על ידי כדור המשטח החיצוני של הקוטר שלו של הטבעת החיצונית, שניתן להתאים אותו לכדור הקעור המתאים של מושב הנושא ויכול למלא את תפקיד היישור. המסב הכדורי משמש בעיקר להתאמה לעומסי המפרק ששילבו עומס רדיאלי רב ופחות עומס צירי. באופן כללי, הוא אינו משמש רק לצורך ביצוע עומס צירי.

בינתיים, למסב זה ביצועים יישוריים בעיצוב וקל להתקנה. יש לו מכשיר איטום בעל מבנה כפול ויכול לעבוד בסביבה עוינת. המושב הנושא בדרך כלל לוקח יציקה ודפוס. המושבים המשמשים לעתים קרובות כוללים דיור לבלוקים (P), דיור מרובע (F), בית מרובע קמור (FS), דיור עגול קמור (FC), דיור יהלום (FL), דיור מסתובב (C) ודיור בלוקים הזזה (T), וכו '

מיסב כדורי משטח כדורי עם מעטה בלוק צנרת

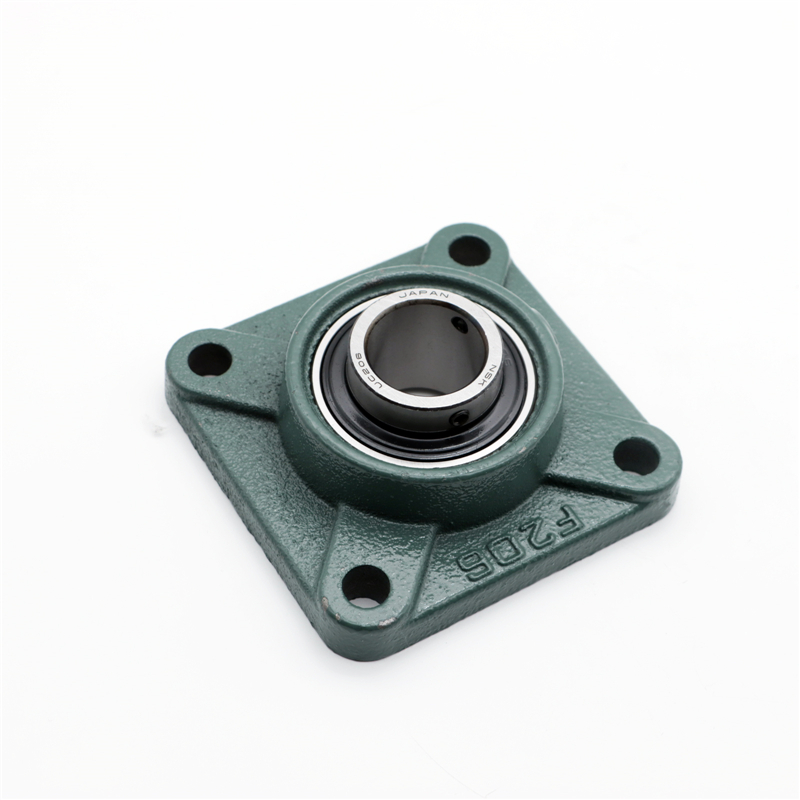

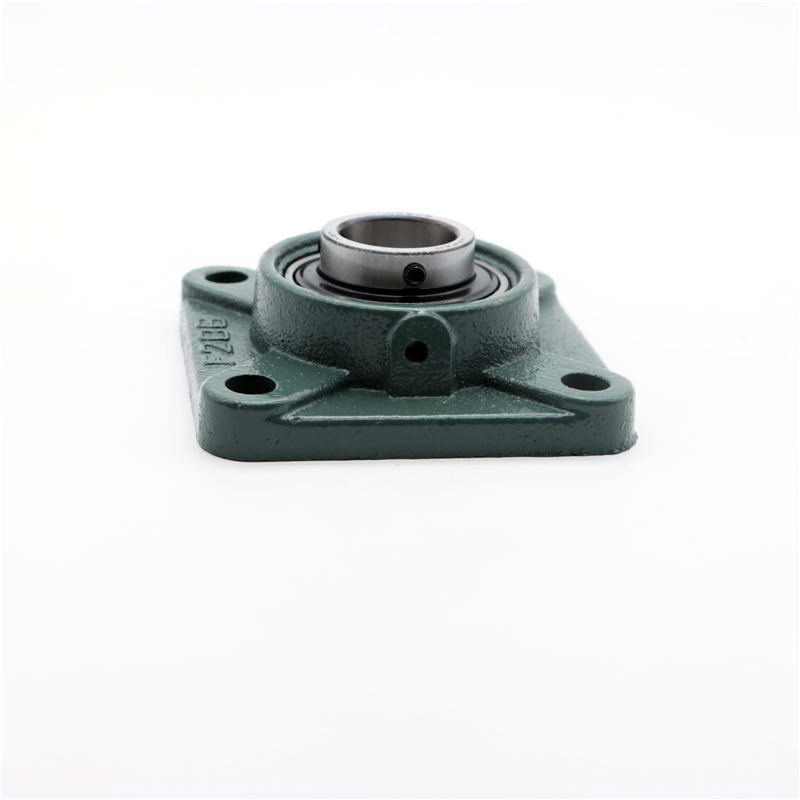

מיסב כדור משטח כדורי עם בית מרובע

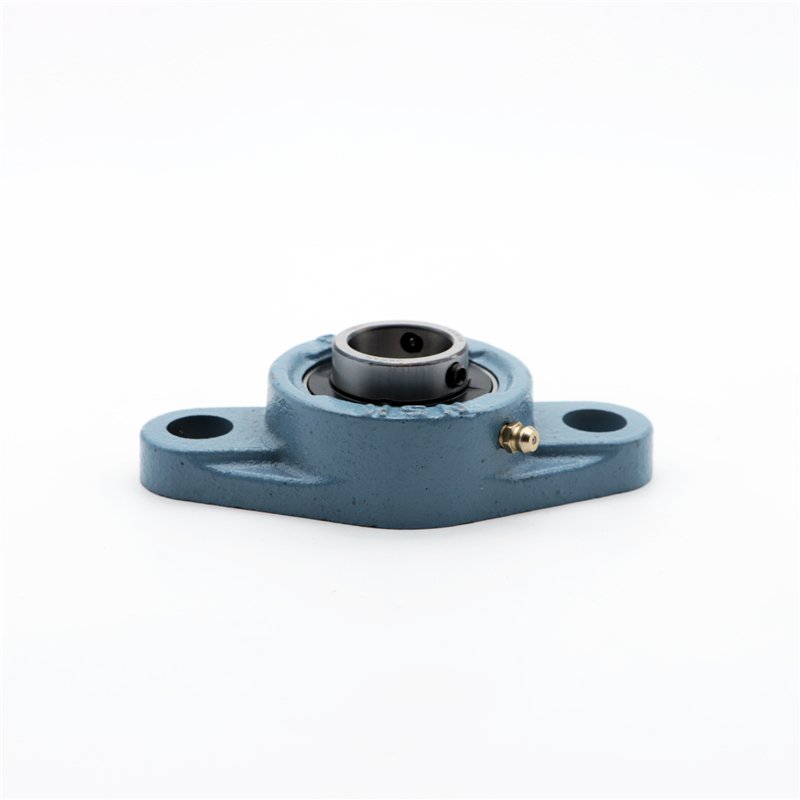

מיסב כדורי משטח כדורי עם בית יהלום

מיסב כדור משטח כדורי עם בית עגול קמור

מיסב כדור משטח כדורי עם דיור מסתובב

מיסב כדורי משטח כדורי עם בית גוש הזזה

מיסב כדורי משטח כדורי עם בית מתלים

מיסב כדורית כדורית עם מעטה תחתון

מיסב כדורי משטח כדורי עם בית יהלום מתכוונן

מיסב כדורי משטח כדורי עם בית הטבעה

מיסב כדור משטח כדורי עם בתים אחרים

בהתבסס על שיטות התיאום עם הציר, ניתן לחלק את מיסב כדור המשטח הכדורי לשלוש קטגוריות:

A. מיסב כדור המשטח הכדורי עם הברגה כוללת את UC200 (סדרת חובה קלה), UC300 (סדרת כבדות)

B. מיסב הכדור המשטח הכדורי עם ההתחדדות כולל UK200 ו- UK300. הקוטר הפנימי של מיסב כדור מיסבי זה הוא הליבה הפנימית המתחדדת עם חלק של 1/12. זה צריך לשתף פעולה עם השרוול ההסתגלותי ביישום. זה יכול לבצע עומס גדול יותר מכדור הנושא כדורית עם הברגה.

C. מיסב כדורי המשטח הכדורי עם שרוול אקסצנטרי כולל UEL300 ו- SA200. המאפיין העיקרי שלה של מיסב כדורי משטח כדורי זה הוא שקיימת אקסצנטריות מסוימת בקצה העליון של המסב שיכולה לתאם עם צוואר הנעילה האקסצנטרי של אותה אקסצנטריות. מיסב כזה משמש במיוחד במכונות החקלאיות (קציר, מכונת קש ומגרש וכו '). מיסב כדורי משטח כדורי כזה משמש בעיקר בפריסה עם התאמה פעימה חזקה. התיאום עם פריסת האקסצנטריות יכול לחתוך ביעילות את הקצב החזק.
